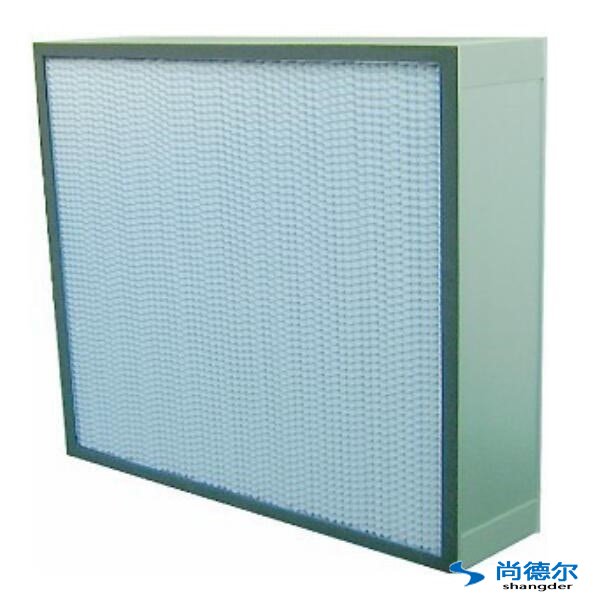

用途：广泛用于电子、半导体、精密机械、制药、医院、食品等行业中对洁净度要求较高的民用或工业洁净场所的末端过滤
外框：铝合金或中密度板、镀锌板、不锈钢板
滤料：超细玻璃纤维滤纸
密封胶：聚氨酯
分隔物：铝箔隔板或纸隔板
工作温度：-20~80℃
工作湿度：铝隔板≤99%，纸隔板≤82%
说明：1.中密度板外框的过滤器与镀锌外框过滤器相比，有效面积小约5%，阻力高约5%；2.在额定风量的50！150%范围内，阻力与风量呈近似线形关系；3.建议风量为经验数据，指比较经济合理的设计风量范围。
有隔板高效过滤器型号尺寸及其参数610mm系列
|
型号 |
外形尺寸(mm)长x宽x厚 |
额定风量/初阻力(m3/h&Pa) |
过滤面积(m2) |
效率规格 |
建议风量 |
|
SDR-GX-L5 |
305x610x150 |
425/235 |
4.1 |
H13 |
250~500 |
|
SDR-GX-L10 |
610x610x150 |
850/235 |
8.8 |
H13 |
500~1000 |
|
SDR-GX-L15 |
915x610x150 |
1275/235 |
13.6 |
H13 |
750~1500 |
|
SDR-GX-L20 |
1220x610x150 |
1700/235 |
18.3 |
H13 |
1000~2000 |
|
SDR-GX-L15 |
610x610x292 |
1700/245 |
17.6 |
H13 |
1000~2000 |
有隔板高效过滤器型号尺寸及其参数484与630mm系列
|
型号 |
外形尺寸(mm)长x宽x厚 |
额定风量/初阻力(m3/h&Pa) |
过滤面积(m2) |
效率规格 |
建议风量 |
|
SDR-GX-L4 |
320x320x220 |
425/235 |
5.3 |
H13 |
300~425 |
|
SDR-GX-L10 |
484x484x220 |
1000/230 |
11.7 |
H13 |
600~1000 |
|
SDR-GX-L18 |
726x484x220 |
1500/225 |
18.2 |
H13 |
900~1500 |
|
SDR-GX-L20 |
968x484x220 |
2000/225 |
14.7 |
H13 |
1200~2000 |
|
SDR-GX-L15 |
630x630x220 |
1500/220 |
15.6 |
H13 |
1000~1500 |
|
SDR-GX-L22 |
945x630x220 |
2250/215 |
24 |
H13 |
1500~2250 |
|
SDR-GX-Z219 |
1260x630x220 |
3000/215 |
32.4 |
H13 |
2000~3000 |
注：可根据客户要求定制不同规格的有隔板高效过滤器。
